Multispektralkameras bei geo-konzept

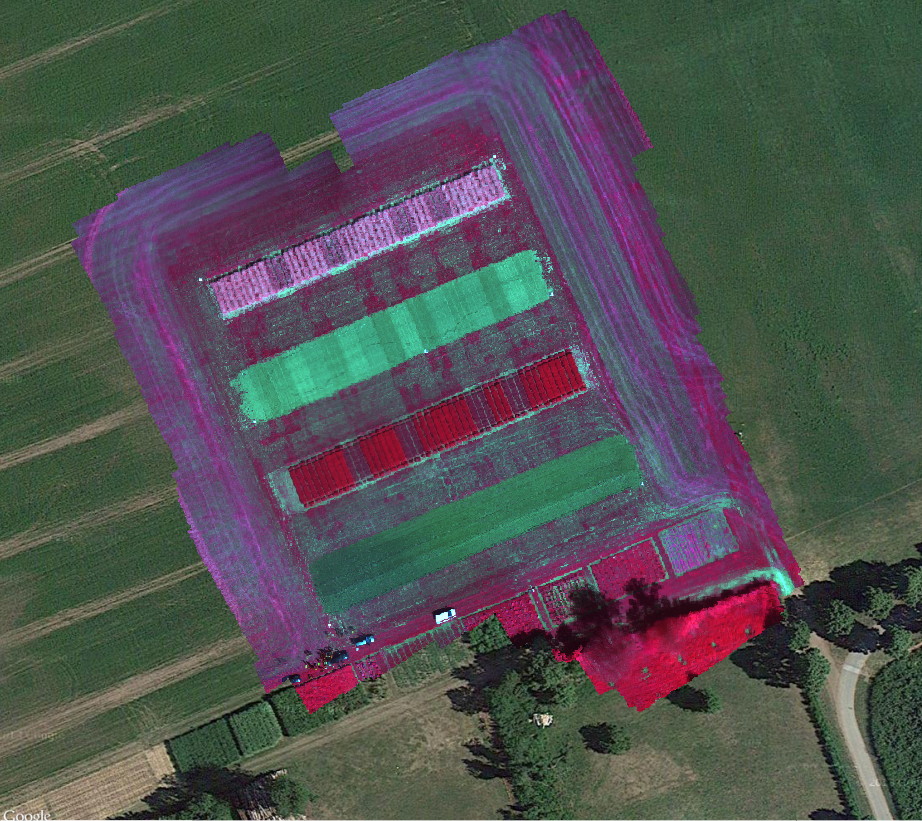

In der Fernerkundung sind Multispektralkameras zu einem unabdingbarem Werkzeug geworden, um Analysen der Vegetation aus der Luft zu erstellen. Diese zusätzlichen Informationen geben u. a. dem Landwirt wertvolle Informationen über den Zustand des Bestandes und Pflanzen.

geo-konzept arbeitet seit vielen Jahren erfolgreich mit TETRACAM Inc. im Bereich der multispektralen Datenerfassung zusammen. TETRACAM Inc. besticht seit Jahrzehnten als Vorreiter in der multispektralen Datenerfassung durch beste Bildqualität, Robustheit, Flexibilität und Innovativität. Die unterschiedlichen Systeme finden Verwendung am Boden und in der Luft. Dabei kommen die Kamerasysteme auf den unterschiedlichsten Flugsystemen zum Einsatz.

TETRACAM Macaw (MCAW)

In der Luft und am Boden im Einsatz!

Mit der TETRACAM Macaw (MCAW – Multiple Camera Array Wireless) wird die bestehende MCA Serie von TETRACAM um ein flexibles und leistungsstarkes System erweitert.

Den Entwicklern von Tetracam ist es gelungen, die einzigartigen Leistungsmerkmale der bestehenden µMCA Serie weiter zu verbessern. Basierend auf der bereits bekannten und weit verbreiteten µMCA 6 Snap entstand dieses neue Kamerasystem. Als wesentliche Verbesserungen sind dabei vor allem zu nennen: 240 GB SATA SSD, WiFi, USB 3.0, multi-core Prozessor, Live-Bild von jedem Kanal oder verschiedenen Vegetationsindices. Darüber hinaus wird das ganze System von einem OpenSource Linux Betriebssystem gesteuert und verwaltet. Durch die OpenSource Architektur sind dem Nutzer fast keine Grenzen gesetzt und es können selbstständig automatisierte Abläufe und Programme auf der Kamera ausgeführt werden. Die Benutzeroberfläche der Kamera ist dabei einfach über eine WiFi Verbindung mit einem PC oder Smartphone möglich. Dadurch können sehr einfach und schnell auch im Gelände Anpassungen an den Einstellungen vorgenommen werden. Durch den leistungsstarken quad-core Prozessor ist es möglich neben der Bilddatenerfassung weitere Hintergrundprozesse ablaufen zu lassen.

Hier finden Sie die Macaw Webinar Serie von Tetracam.
Hier finden Sie die aktuellste Firmware für Ihre Tetracam Macaw.

Leistungsmerkmale

— Echtzeit Videobild von allen Kanälen oder Vegetationsindices möglich
— Benutzeroberfläche: via Webbrowser,
Schnittstellen: USB 3.0 oder WiFi
— Linux OpenSource Betriebssystem (2GHz quad-core ARM CPU)
— Hohe räumliche Auflösung: 6 x 1.3 MPix CMOS Global „Snap“ Shutter
— Hohe spektrale Auflösung: jeder Kanal zwischen 380 – 1000 nm
— Rohdatenformate: 8 Bit oder 16 Bit, schnelles Auslöseintervall möglich (2 Bilder / Sekunde)
— Anschlussmöglichkeit TETRACAM e-ILS, UAV Autopilotsysteme, externe GPS Systeme (NMEA, MavLink)
— Großer Datenspeicher: 240 GB SSD SATA (bis zu 1 TB möglich)
— Hintergrundprozesse: Bildprozessierung, Coregistrierung, Berechnung von Vegetationsindices
— Geringes Gewicht: MCAW6: 580 g
— Geringe Maße: MCAW6: 115,6 x 80,3 x 68,1 mm

Datenblatt MCAW

Übersicht TETRACAM

TETRACAM µMCA

Mit den TETRACAM µMCA (micro Multiple Camera Array) Kameramodellen wird die vormals vielbewährte MiniMCA-Serie abgelöst. Sie können selbstverständlich mit den neuen µMCA Modellen wie gewohnt schnell, flexibel und kostengünstig multispektrale Fotos Ihrer Anbauflächen erstellen. Mit Falschfarbeninformationen aus bis zu 12 Kanälen lassen sich zuverlässige Ertragsprognosen und Vegetationskontrollen durchführen. Multispektralaufnahmen sind damit eine wertvolle Hilfe für Kosten-Nutzen-Analysen und machen Managemententscheidungen einfacher – zu einem unschlagbaren Preis-Leistungs-Verhältnis!

Die TETRACAM µMCA Kamera kann durch ihren modularen Aufbau mit 4, 6 oder 12 Kanälen bestückt werden. Die Bilder sind räumlich sehr hoch aufgelöst und liefern eine ebenfalls besonders große spektrale Auflösung (380 – 1000 nm). Innerhalb dieser spektralen Sensitivität kann ein Set von wechselbaren Standard-Bandpass-Filtern frei gewählt werden. Dadurch zeichnen sich die µMCA-Modelle durch eine sehr hohe Vielseitigkeit in unterschiedlichsten Einsatzbereichen aus.

Hier finden Sie die aktuellste Firmware für Ihre Tetracam µMCA.

Leistungsmerkmale

— Robust und widerstandsfähig
— Schnelle Schnittstelle USB 2.0
— Großer Datenspeicher: 6 x 16 GB MicroSD
— Anschlussmöglichkeit TETRACAM e-ILS, UAV Autopilot, externes GPS
— Hohe spektrale Auflösung: jeder Kanal zwischen 380 – 1000 nm (Vielzahl von Bandpass Filter verfügbar)
— Hohe räumliche Auflösung: 1.3 Megapixel CMOS Sensor (1280 x 1024 Pixel) – Rolling Shutter / Global Shutter
— Unterschiedliche Rohdatenformate: vers. 8 bit und 10 bit Formate
— Geringe Maße: µMCA4/µMCA6: 115,6 x 80,3 x 68,1 mm – µMCA12: 115,6 x 155 x 68,1 mm
— Geringes Gewicht: µMCA4: 497 g – µMCA6: 530 g – µMCA12: 1160 g

Datenblatt

TETRACAM µMCA FLIR / UV

Modularer Aufbau und hohe Flexibilität der Einsatzgebiete

Besondere Kennzeichen der Tetracam µMCA Serie ist u. a. der modulare Aufbau und die hohe Flexibilität in ihren Einsatzgebieten.
Zum einen kann die Anzahl der Kanäle die erfasst werden durch den Kunden frei gewählt und ausgetauscht werden. Und zum anderen besitzen die Systeme durch ihren Aufbau eine hohe Flexibilität in der spektralen Sensitivität. Neben den in den µMCA verbauten monochrom Sensoren (380 – 1000 nm) besteht jedoch auch die Möglichkeit Sensoren außerhalb dieser Sensitivität zu nutzen.

Tetracam µMCA + FLIR Tau 2
Bei der Tetracam µMCA + FLIR besteht die Möglichkeit die µMCA 6 Snap um einen FLIR Tau 2 Sensor zu erweitern. Dadurch wird synchron zu den sechs Aufnahmen der µMCA ein Bild von der FLIR Tau 2 aufgezeichnet und abgespeichert. Das Ergebnis ist ein Gesamtbild einer Aufnahme aus den Bildern der µMCA 6 Snap und des FLIR Tau 2 Sensors. Bei dem FLIR Tau 2 IR Sensor stehen auch zwei unterschiedliche Modelle mit unterschiedlicher Auflösung zur Auswahl.
Hier finden Sie die aktuellste Firmware für Ihre Tetracam µMCA + FLIR Tau 2.

Leistungsmerkmale
— TETRACAM µMCA 6 Snap, 6 x 1.3 Megapixel CMOS Sensor (1280 x 1024 Pixel) – Global Shutter + FLIR Tau2 (640 x 512 oder 336 x 256)
— Großer Datenspeicher: 7 x 16 GB MicroSD
— MultilayerTiff µMCA 6 Snap + FLIR Tau 2

— Geringe Maße: µMCA6 + Flir: 115,6 x 155 x 68,1 mm
— Geringes Gewicht: µMCA6 + Flir: 850 g

Tetracam µMCA RGB / UV
Die Standardkonfiguration einer µMCA 6 Snap besteht aus sechs monochrom Sensoren mit der Sensitivität zwischen 450 – 950 nm. In diesem spektralen Bereich kann die Filterbelegung vom Nutzer frei gewählt und verändert werden. Neben diesen Standardsensoren besteht jedoch auch die Möglichkeit einen der Sensoren durch einen RGB bzw. UV Sensor aus zu tauschen.

Leistungsmerkmale
— Tetracam µMCA 6 Snap (UV / RGB), 6 x 1.3 Megapixel CMOS Sensor (1280 x 1024 Pixel) – Global Shutter
—
RGB Sensor: 1.3 MPix, Global Shutter
—
UV Sensor: 1.3 MPix, Global Shutter (380-10 nm oder 400-40 nm)
— Großer Datenspeicher: 6 x 16 GB MicroSD (erweiterbar)
— Anschlussmöglichkeit TETRACAM e-ILS, UAV Autopilot, externes GPS
— Geringe Maße: µMCA6 (UV / RGB): 115,6 x 80 x 68,1 mm
— Geringes Gewicht: µMCA6 + Flir: 530 g

Datenblatt

TETRACAM RGB + 3

Nahinfrarot kombiniert mit RGB-Sensor

Das Kamerasystem RGB+3 von Tetracam ist die perfekte Kombination von multispektraler Datenerfassung in verschiedenen Bereichen im Nahinfrarot zusammen mit einem separatem RGB-Sensor im sichtbarem Bereich.
Die RGB+3 gehört zur Familie der Tetracam MCA (Multiple Camera Array) Kamerasysteme. Die RGB +3 besitzt die gleichen Leistungsmerkmale und Vorteile von einer µMCA und ist in seinem Aufbau und Spezifkationen mit einer Tetracam µMCA 4 Snap vergleichbar.

Der große Unterschied zu der µMCA 4 Snap besteht jedoch in der Kombination aus einem RGB Sensor und drei Sensoren im Nahinfrarotbereich:
Die Bandpass Filterkonfiguration der drei monochromen Kanäle ist jedoch nicht fix festgelegt und kann im Bereich der spektralen Sensitivität (450 – 950 nm) angepasst werden. Dadurch ist die RGB+3 zum einen mit der gleichen Flexibilität wie die µMCA Kamerasysteme gekennzeichnet und dem Nutzer stehen eine Vielzahl von Anwendungen offen. Zum anderen erhalten Sie durch das RGB Bild einen eigene Layer mit Informationen aus dem sichtbarem Bereich und es kann dadurch sehr einfach und schnell ein digitales RGB Orthophoto erstellt werden.

Hier finden Sie die aktuellste Firmware für Ihre Tetracam RGB+3.

Leistungsmerkmale

— 1 x 1.3 MPix RGB Sensor (1280 x 1024) Global Shutter: Rot (570-700 nm), Grün (480-550 nm), Blau (400-470 nm)
— 3 x 1.3 MPix Monochrom Sensoren (1280 x 1024), Global Shutter: NDVI Rot (680 nm), Red Edge (700 nm), NDVI Nir (800 nm)
— Leicht zugängliches Bedienpaneel
— Kombination von RGB und verschiedenen Spektralbändern
— Geringe Maße: RGB+3: 115,6 x 80,3 x 50 mm
— Geringes Gewicht: RGB+3: 400 g

Datenblatt

TETRACAM u-ILS

Incident Light Sensor (ILS)

Wie stark Pflanzen bestimmte Strahlungswerte reflektieren, unterliegt einer ganzen Reihe von Einflussfaktoren, die eine Interpretation der Daten stark erschweren oder beeinträchtigen können. Die ursächlichen Faktoren liegen nicht immer auf der pflanzlichen Seite. Vielmehr kann es sich um atmosphärische Bedingungen (z.B. Bewölkung, Feuchtigkeit, Tageszeit oder Luftverschmutzung) handeln oder auch unterschiedliche Kameraeinstellungen können dazu beitragen, dass die Strahlungswerte variieren. Mit einem sog. Incident Light Sensor (ILS), der zu jeder multispektralen Aufnahme der Kamera eine zeitgleiche Aufnahme der entsprechenden Wellenlängen der Sonneneinstrahlung generiert, lässt sich dieses Problem beheben. Aus den beiden gemessenen Werten kann die entsprechende kalibrierte Rückstrahlung berechnet werden.
Der u-ILS ist optional für ADC, µMCA und Macaw Systeme erhältlich. Er ist ausgestattet mit einer Standard 16 GB Micro SD Karte, einer WiFi und USB 2.0 Schnittstelle und einem benutzerfreundlichen Webinterface. Eine Nachrüstung des u-ILS ist auch problemlos für eine Vielzahl von TETRACAM Kameramodellen möglich.

Der TETRACAM ILS kann dabei zum einen in der Luft und zum anderen am Boden zum Einsatz kommen. Beim Einsatz in der Luft wird der ILS zusätzlich zu der Kamera am Flugsystem montiert. Dabei werden die Werte der Globalstrahlung an die Kamera übertragen und gespeichert. Beim Einsatz am Boden wird der ILS nicht am Flugsystem montiert und kann am Boden die Messwerte aufzeichnen, während das Flugsystem Daten im Missionsflug aufzeichnet. Anschließend werden die erhobenen Messwerte in der TETRACAM Software PixelWrench2 verarbeitet und korrigiert.

Hier finden Sie die aktuellste Firmware für Ihre Tetracam ILS.

Leistungsmerkmale

Messung der Globalstrahlung für kalibrierte Bodenaufnahmen (Messrate: 1 Sek.)
— u-ILS Bodenstation: kann am Boden unabhängig von der Kamera Messwerte aufzeichnen
— u-ILS Flugsystem: kann zeitgleich am Flugsystem und in Verbindung mit der Kamera verwendet werden

— Benutzeroberfläche: via Webbrowser, Schnittstellen: WiFi und USB 2.0

— Optional für ADC, µMCA und Macaw verfügbar
— Bis zu 12 Bandpassfilter frei wählbar
— 16 GB MicroSD Datenspeicher
— Geringe Ausmaße: 73 x 39 x 32 mm
— Geringes Gewicht: 70g

Datenblatt

TETRACAM AWC

Agricultural Wireless Camera (AWC)

Die TETRACAM Auk (AWC – Agricultural Wireless Camera) Kamera ist Teil der Tetracam ADC Serie. Die AWC verfügt über einen Sensor, der ebenfalls für Wellenlängen über 520 nm und im Nahen Infrarotbereich (NIR) bis 920 nm ausgelegt ist. Die Bandbreiten im rot-, grün- und NIR-Bereich entsprechen dabei den TM2, TM3 und TM4 –Bändern der Landsat-Erdbeobachtungssatelliten.
Multispektral- und NIR-Kameras werden eingesetzt, um die biologische Aktivität und Gesundheit von Pflanzen zu analysieren. Schnell und einfach führen Sie mit Multispektralfotos verlässliche Ertragsprognosen und Vegetationskontrollen durch. Entscheidungen über die möglichst erfolgreiche Bewirtschaftung werden einfacher und besser! Mit der AWC-Kamera können Sie den Erfolg Ihrer Maßnahmen auch über Jahre hinweg kontrollieren und dokumentieren.
Die Tetracam AWC Kamera verfügt über einen vergleichbaren Kamerakontroller wie das Macaw Kamerasystem. Die Steuerung und Benutzeroberfläche basiert ebenfalls auf einem OpenSource Linux Betriebssystem und eine Verbindung ist mit jedem Smartphone oder PC via WiFi möglich.
Die Tetracam AWC Kamera ist ebenfalls mit einem Incident Light Sensor (ILS) ausgerüstet und mit der Kamera verbunden. Mit dem ILS ist es möglich noch bessere und kalibrierte Bilder bzw. Werte zu bekommen. Der Kamerasystem erfasst zum einen die Rückstrahlung der Landoberfläche und ebenso zeitgleich die eintreffende Globalstrahlung mit dem ILS. Dadurch ist es möglich die Daten von unterschiedlichen Aufnahmen zu vergleichen.

Hier finden Sie die aktuellste Firmware für Ihre Tetracam AWC.

Leistungsmerkmale

— Echtzeit Videobild möglich
— Benutzeroberfläche: via Webbrowser
— Schnittstellen: USB 2.0, WiFi oder serieller Eingang (RS232)
— Linux OpenSource Betriebssystem (2GHz quad-core ARM CPU)
— Wellenlängenbereiche: NIR: 700-920 nm / Rot: 500-600 mm / Grün: 600-700 mm
— Multipin I/O Anschluss für Video Out, GPS, Auslöser (Trigger)
— Integrierter Tetracam Incident Light Sensor (ILS)
— 2 Megapixel CMOS Sensor (2048 x 1536 Pixel) – Rolling Shutter
— Auslöseintervall: ca. 1 Bild / Sekunde
— AWC – Gewicht: 80 g

Datenblatt

TETRACAM ADC

Vom Flugzeug bis zur Drohne einsetzbar!

Die TETRACAM ADC (Agricultural Digital Camera) Kamera ist eine digitale Kamera mit einem Sensor, der für Wellenlängen über 520 nm und im Nahen Infrarotbereich (NIR) bis 920 nm ausgelegt ist. Die Bandbreiten im rot-, grün- und NIR-Bereich entsprechen dabei den TM2, TM3 und TM4 –Bändern der Landsat-Erdbeobachtungssatelliten.
Multispektral- und NIR-Kameras werden eingesetzt, um die biologische Aktivität und Gesundheit von Pflanzen zu analysieren. Schnell und einfach führen Sie mit Multispektralfotos verlässliche Ertragsprognosen und Vegetationskontrollen durch. Entscheidungen über die möglichst erfolgreiche Bewirtschaftung werden einfacher und besser! Mit der ADC-Kamera können Sie den Erfolg Ihrer Maßnahmen auch über Jahre hinweg kontrollieren und dokumentieren.
Für optimale Ergebnisse wurden für unterschiedliche Anwendungen, Einsatzgebiete und Flugsysteme verschiedene Kamerasysteme entwickelt. Alle Tetracam ADC Kameras eignen sich perfekt für den Einsatz in UAVs. Grundsätzlich lassen sich die ADC Kamerasysteme dabei in Rolling Shutter und Global „Snap“ Shutter Systeme unterteilen.

Kameras mit Rolling Shutter Sensor:

  • ADC Lite
    für UAV-Anwendungen konstruiert (< 200 g)
    Wechselbare C-Mount-Optik
  • ADC Micro
    ultra-leichte Version der ADC Kamera (90 g) für den Einsatz in kleinen UAVs mit geringer Zuladung

Kamera mit Global Shutter Sensor

  • ADC Snap
    ultra-leichte Version der ADC Kamera (90 g) für den Einsatz in schnell oder tief fliegenden UAVs mit entsprechend hoher Bild- und Geometriequalität

Hier finden Sie die aktuellste Firmware für Ihre Tetracam ADC.

Leistungsmerkmale

Wellenlängenbereiche: NIR: 700-920 nm / Rot: 500-600 mm / Grün: 600-700 mm
— Multipin I/O Anschluss für Video Out, GPS, Auslöser (Trigger)
— Optional Tetracam e-ILS
— 1.3 Megapixel CMOS Sensor (1280 x 1024Pixel) – Global „Snap“ Shutter
— 3,2 Megapixel CMOS Sensor (2048 x 1536 Pixel) – Rolling Shutter
— ADC Lite – Gewicht: 200 g, Maße: 117 x 76 x 61 mm
— ADC Micro – Gewicht: 90 g, Maße: 75 x 59 x 33 mm
— ADC Snap – Gewicht: 90 g, Maße: 75 x 59 x 33 mm

Datenblatt
